Une culasse rectifiée qui claque à nouveau après quelques milliers de kilomètres signale un diagnostic incomplet avant usinage. Avant de lancer la rectification, identifier la cause de la déformation change tout le pronostic de longévité du remontage.
Diagnostic de la déformation avant rectification de culasse
Une culasse ne se déforme pas sans raison. Lancer un surfaçage sans remonter à l’origine du voilage revient à traiter un symptôme. Nous observons en atelier trois familles de causes récurrentes, et chacune appelle une vérification spécifique avant de confier la pièce à la rectifieuse.
A lire aussi : Guide pratique : réussir sa première connexion sur Arkevia étape par étape
La surchauffe reste le facteur principal. Un thermostat grippé, un radiateur partiellement obstrué ou une pompe à eau en fin de vie provoquent une montée en température localisée sur le plan de joint. Le liquide de refroidissement ne circule plus correctement dans le circuit, et la dilatation différentielle entre les zones chaudes et froides du métal génère le voilage.
La deuxième famille concerne les défauts de serrage au remontage précédent. Un couple incorrect ou une séquence de serrage non respectée crée des contraintes asymétriques sur la culasse. Même un joint neuf ne compense pas une précharge mal répartie sur les goujons.
A lire également : Pourquoi de plus en plus d'acheteurs optent pour des logements plus petits
Troisième cause, plus insidieuse : un problème de distribution ayant provoqué un contact piston-soupape. Le choc mécanique déforme le plan de joint de manière invisible à l’oeil nu, mais mesurable au marbre. Savoir comment faire une rectification de culasse ne suffit pas si la courroie de distribution usée qui a causé le dégât n’est pas remplacée en parallèle.
Nous recommandons de documenter systématiquement l’état du circuit de refroidissement, du système de distribution et des goujons avant tout envoi en rectification. Sans cette étape, la récidive est prévisible.
Contrôle de planéité et détection des microfissures

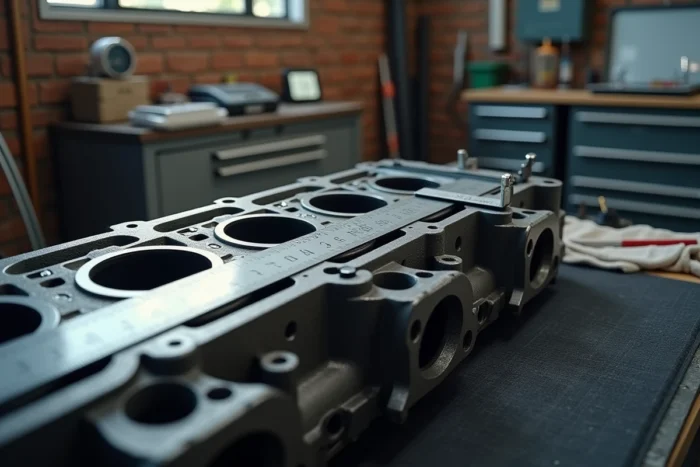

La mesure de planéité au réglet et au jeu de cales d’épaisseur donne une première indication, mais elle ne raconte pas toute l’histoire. Une culasse parfaitement plane peut rester inutilisable si elle présente des microfissures sous pression.
Mesure au marbre et tolérances constructeur
Le contrôle se fait sur un marbre de précision, avec un comparateur à cadran. La tolérance varie selon les motorisations, mais la déformation maximale admise sur le plan de joint se situe généralement autour de quelques centièmes de millimètre. Au-delà, le surfaçage s’impose.
Chaque constructeur publie une cote de rectification maximale. Dépasser cette cote réduit le volume de la chambre de combustion, augmente le taux de compression et peut provoquer un cliquetis destructeur. Sur les moteurs diesel à injection directe, la marge est encore plus réduite.
Test d’étanchéité sous pression
Le test de ressuage ou le contrôle au banc de pression détecte les fissures traversantes ou les porosités que le contrôle visuel manque systématiquement. Nous considérons ce test comme non négociable sur toute culasse ayant subi une surchauffe, même si la planéité est dans les tolérances. Une fissure entre un conduit d’eau et une chambre de combustion provoque la fameuse mayonnaise dans le bouchon d’huile, signe d’un mélange huile-liquide de refroidissement.
Enfoncement des soupapes après surfaçage
Le surfaçage retire de la matière sur le plan de joint. Les sièges de soupapes descendent avec la surface usinée, ce qui modifie la position des soupapes par rapport aux pistons. Ce point technique, rarement abordé dans les guides grand public, conditionne la fiabilité du remontage.
- Contrôler la hauteur de dépassement des soupapes après rectification avec un pied à coulisse de précision, en comparant à la cote constructeur
- Vérifier le jeu piston-soupape au point mort haut, en particulier sur les moteurs à chambre de combustion dans le piston (diesel) ou les moteurs préparés avec un arbre à cames sportif
- Si l’enfoncement dépasse la tolérance, un refraisage des sièges de soupapes permet de remonter la portée et de restaurer la géométrie d’origine
Ignorer ce contrôle expose à un contact mécanique entre le piston et la soupape à haut régime, avec casse moteur à la clé. Le risque augmente proportionnellement à l’épaisseur de matière retirée lors du surfaçage.
Remontage de la culasse : couple de serrage et joint neuf
Un joint de culasse ne se réutilise jamais après démontage. Les joints modernes à couches multiples (MLS) subissent un écrasement calibré au premier serrage. Un second montage ne reproduit pas la même étanchéité.
Séquence de serrage et méthode angulaire
Le serrage s’effectue en spirale depuis le centre vers l’extérieur, en plusieurs passes progressives. La plupart des motorisations récentes utilisent une méthode combinée : un premier serrage au couple (en Newton-mètre), suivi d’un serrage angulaire (typiquement deux passes d’angle). La clé dynamométrique seule ne suffit pas, il faut aussi un rapporteur d’angle ou une clé intégrant cette fonction.
- Nettoyer les filetages et les portées de goujons pour éliminer toute trace de calamine, d’huile résiduelle ou de corrosion qui fausserait le couple réel
- Remplacer systématiquement les vis de culasse à limite élastique (vis TTY), conçues pour un usage unique
- Respecter le temps d’attente entre les passes si le constructeur le prescrit, certains protocoles imposent un délai de stabilisation
Contrôle du circuit de refroidissement avant démarrage
Avant le premier démarrage, purger le circuit de refroidissement en suivant la procédure constructeur. Un bouchon d’air piégé dans la culasse crée un point chaud localisé qui peut provoquer une nouvelle déformation en quelques minutes. Vérifier aussi l’état du thermostat et de la pompe à eau : si la surchauffe d’origine venait de ces composants, les remonter en l’état garantit une nouvelle défaillance.
Le premier cycle thermique après remontage mérite une surveillance attentive. Température du liquide de refroidissement, absence de fuite au plan de joint, absence de fumée blanche à l’échappement : ces trois indicateurs confirment que l’étanchéité tient. Un resserrage après refroidissement complet est parfois recommandé par certains constructeurs, mais cette pratique disparaît avec les vis TTY modernes à usage unique.
